Эскиз и модель
Заказчик предоставил эскиз и модель. Комната предсказаний - темная комната, внутри ̆ размещен монитор, транслирующий персональные предсказания, сгенерированные искусственным интеллектом.
мы печатаем бетоном
Несъемную бетонную опалубку любых форм и размеров, префабы и разнообразные МАФы.
В нашем телеграм-канале Катя о 3д печати бетоном (да-да, бетоном) всегда найдётся что-то интересное.
АДДТИВНЫЕ ТЕХНОЛОГИИ В СТРОИТЕЛЬСТВЕ И АРХИТЕКТУРЕ
3D печать бетоном имеет множество преимуществ. Она позволяет сократить время и затраты на строительство, улучшить точность и качество конструкций, а также снизить воздействие на окружающую среду. Благодаря возможности создания сложных форм, 3D печать бетоном открывает новые перспективы в архитектуре и дизайне.
ОТЕЧЕСТВЕННЫЕ ИННОВАЦИОННЫЕ ТЕХНОЛОГИИ
Применение 3D печати бетоном включает строительство жилых и коммерческих зданий, мостов, дорожных покрытий, элементов ландшафтного дизайна и многого другого. Эта технология продолжает развиваться, и ее потенциал в строительной отрасли огромен.
Что печатаем бетоном На 3д принтере
Мы практикуем строительную 3д-печать бетоном с 2019 года.
Всё это время мы печатаем утилитарные строительные элементы, художественные изделия высокой сложности, уникальные арт-объекты. Производим 3д моделирование и проектирование для 3д печати бетоном.Осуществляем прототипирование, организуем серийное производство и печать бетонных изделий на строительном 3д принтере.
Для каждой задачи есть решение. Работаем под заказ.
Промышленная печать
Несъёмная бетонная опалубка любых форм по размерам заказчика. Сокращает время проведения работ.
Дома
Многокамерные префабы собираются на месте. Энергоэффективная конструкция.
Сложные формы, цветные элементы, уникальный декор - готовый долговечный фасад.
Ландшафтный дизайн
Вазоны, клумбы, кашпо, Элементы зонирования,
Наборные конструкции любых форм и размеров,
Садовая мебель: скамейки, столы, барные стойки, диваны,
Городская среда
Круговое движение наборная конструкция (собирается из элементов).
Колонны любой формы, порталы для ворот и калиток, элементы ограждений и зонирования территории, бордюры разной формы;подпорные стенки,киоски и другие элементы городской среды.
Наши изделия получили высокую оценку экспертов в области строительной 3д печати бетоном -
мы победители международного конкурса строительной печати в номинации «Малые архитектурные формы» по итогам 2023 года и в номинации "Лучший медиаматериал о строительной 3D печати".
Больше информации о нашем участии в конкурсе и видеоматериалы - тут.
РасчЁт ЦЕны
Расчёт цены изделий проводится по площади напечатанных поверхностей, с учётом применяемых материалов и назначения изделий.
Несъемная бетонная опалубка
Стоимость (базовая):
от 6 000₽/кв.м (однокамерная)
до 12000₽/кв.м (многокамерная)
Дома и строения
Стоимость:
Домокомплект (набор префабов) - цена договорная.
Умные и энергоэффективные дома "под ключ"
от 100 000 руб за кв.м площадидома.
МАФ и скульптуры
Стоимость:
МАФ (за кв м поверхности)
7500 - 9000 руб - печать серым бетоном,
12 000 руб - печать белым архитектурным бетоном
16 000 руб - печать цветным бетоном
Скульптуры от 25 000 руб за кв м поверхности
НесъЁмная бетонная опалубка (НБО)
Несъёмная бетонная опалубка (НБО) – изделия строительного назначения различной конфигурации, заранее напечатанные бетоном на строительном 3D принтере (префабы).
НБО предназначена для быстрого возведения монолитных железобетонных конструкций различной конфигурации, размеров и назначения, капитальных и временных сооружений, сборных и сборно-разборных бетонных сооружений для различных задач.
НБО возводят из высокопустотных блоков бетонной 3D опалубки различной конфигурации непосредственно на строительной площадке, где в неё укладывают арматуру, а пустоты заполняют подвижной бетонной смесью или другим заполнителем.
Высота элементов обычно по 100-200 мм, из них на месте собирается бетонная опалубка до нужной высоты.
Применение несъёмной бетонной опалубки на промышленном объекте показало, что бетонная опалубка собирается в 6 раз быстрее: несъёмная бетонная опалубка – 30 минут, классическая съёмная опалубка - собирается 3 часа (без учета разопалубки).
Сразу после монтажа бетонная опалубка готова к этапу гидроизоляции, затем отсыпка, трамбовка, заполнение тяжелым бетоном.
Строительная 3д печать помогает реализовать более сложную геометрию изделий, что ранее было крайне неэффективно. При этом можно придать теплоизоляционные свойства бетону и быстро возводить конструкции, сооружения из готовых бетонных элементов.
Конструкцию любого размера и сложности можно сложить из распечатанных на строительном 3D принтере элементов.
В 2023 году мы разработали и внедрили подход для возведения временных сборно-разборных железобетонных конструкций сложных форм и способ сборки с возможностью разобрать конструкцию.
Преимущества применения несъёмной бетонной опалубки напечатанной на строительном 3D принтере:
- Сокращение сроков проведения работ.
- Нужная размерность: небольшие элементы для сборки без применения техники или крупноформатные префабы под монтаж техникой.
- Сокращения времени разработки и производства нового изделия.
- Особо ценными преимущества применения НБО становятся в сложных условиях и зимних температурах.
Ниже пример применения несъёмной бетонной опалубки на промышленном объекте (по этапам) и видео всех процессов.
Узнать больше, купить бетонную опалубку можно по ссылке: https://osnovanie.bitrix24site.ru/NBO_Nes'jomnayaBetonnayaOpalubka_02/
Печать
по размерам заказчика
- 3д печать любой формы и сложности
- Монтажные элементы могут быть заложены при печати
Монтаж
Просто и быстро.
Без применения техники
- Монтируется в 6 раз быстрее классической съёмной опалубки.
Гидроизоляция
Легко и быстро.
- Сразу после монтажа опалубка готова к этапу гидроизоляции.
Заполнение бетоном
Несъёмная бетонная опалубка становится частью монолитной конструкции
- Отсыпка с трамбовкой.
- Заливка бетоном.
Промышленная 3д печатЬ бетоном
Нам есть что показать: на видео ниже пример применения несъёмной бетонной опалубки на промышленном объекте.
Дома
Дома и другие строения собираются из готовых префабов на месте.
Как это реализуется?
Покажем на примере необычного арт-объекта сложной формы, который мы напечатали в июле 2023 года.
К нам обратились с задачей: создать по эскизу и 3д модели заказчика сборно-разборный железобетонный МАФ сложной формы с нишей внутри под размещение габаритного монитора.
Особенности:
- Объект размещался на территории национального парка, где возведение капитальных сооружений не разрешается.
- Очень сжатые сроки на реализацию: объект как центральный элемент события должен быть возведен к сроку проведения АРХСТОЯНИЯ 2023
Подробнее об этом ниже.
Подробнее о префабах, вопросы и ответы
Пример возведения сборно-разборных железобетонных сооружений
Процесс
Мы разработали и внедрили подход для возведения временных сборно-разборных железобетонных конструкций сложных форм и способ сборки с возможностью разобрать конструкцию.
О проекте: 27-30 июля 2023 в арт-парке современного искусства Никола-Ленивец проводился ежегодный фестиваль АРХСТОЯНИЕ 2023. Тема фестиваля — Игра в предсказания. Центральным объектом этого года стал Павильон предсказаний – пространство, наполненное технологиями, граничащими с волшебством. Павильон состоял из 2 частей: надувной конструкции, напоминающей облако и небольшой каменной комнаты, выполненной в технологии 3д печати, её форма отсылает к бионике, окаменелостям.
Проектирование под 3D печать
Срок проектирования под 3д печать: 10 дней
Время печати: 7 дней
Количество префабов: 51 шт (каждый уникален).
Размер префабов: длина до 1900 мм, высота 200-480 мм
печать префабов
При печати префабы армируются металлической арматурой.
Заполнение
Перфабы были заполнены тяжелым бетоном, заложены монтажные и транспортировочные элементы.
Результат
Арт-объект был изготовлен и возведен в срок. После проведения фестиваля его разобрали и переместили для хранения.
Префабы доставлены на площадку
Префабы были погружены манипуляторов и доставлены на строительную площадку.
Монтаж префабов
Монтаж префабов на месте осуществляется манипулятором. Специальные монтажные элементы - упрощают задачу.
МАФ собран
Префабы смонтированы, объект готов к следующему этапу.
Оснащение
В предусмотренную нишу установлен экран.
Арт-объект собран к нему смонтирован надувной павильон.
Павильон монтировался на следующий день после сдачи Комнаты предсказаний.
Элемент арки, 3д печать бетоном
Строительная 3д печать позволяет исполнять сложные формы.
Префабы промаркированы для удобства сборки
Количество префабов - более 50 уникальных элементов. Каждый промаркирован для удобства сборки.
При печати сформировано отверстие для подключения коммуникаций к экрану
Sed feugiat porttitor nunc, non dignissim ipsum vestibulum in nulla non arcu at lectus.
Сложность префабов - выносы и наклон стенок.
Сложность префабов в данном случае - параллельный наклон стенок.
Качество печати
Арочные элементы распечатаны в одной проекции, а смонтированы в другой.
Сложность форм - можно напечатать закрытую форму.
3D печать бетоном позволяет исполнить элементы запечатанные до самого верха.
Детали процесса
Строительная 3d печать = Сложные формы
Комната предсказаний - один из самых сложных по геометрии объектов, которые напечатаны и смонтированы на сегодняшний день в России и в мире.
Маленький дом
Площадь: 53 кв м, монолит
- Небольшой монолитный дом, быстро собирается на месте из префабов.
- Возможен облегченный (некапитальный) вариант (временное строение).
- Легко возвести на небольшом участке или как гостевой дом.
Большой дом
Трехуровневый дом с теплой террасой 240 кв м
- Любые формы
- Теплый цоколь.
- Защищенные комнаты.
Умный дом
Одноэтажный дом с террасой 72 кв м
- Освещение, кондиционирование, вентиляция, обогрев пола,
- Системы безопасности, системы защиты от протечек и другие функции.
Дом по эскизу Заказчика
- Проектирование под 3д печать
- Сложные формы
- Индивидуальные проекты
МАФ

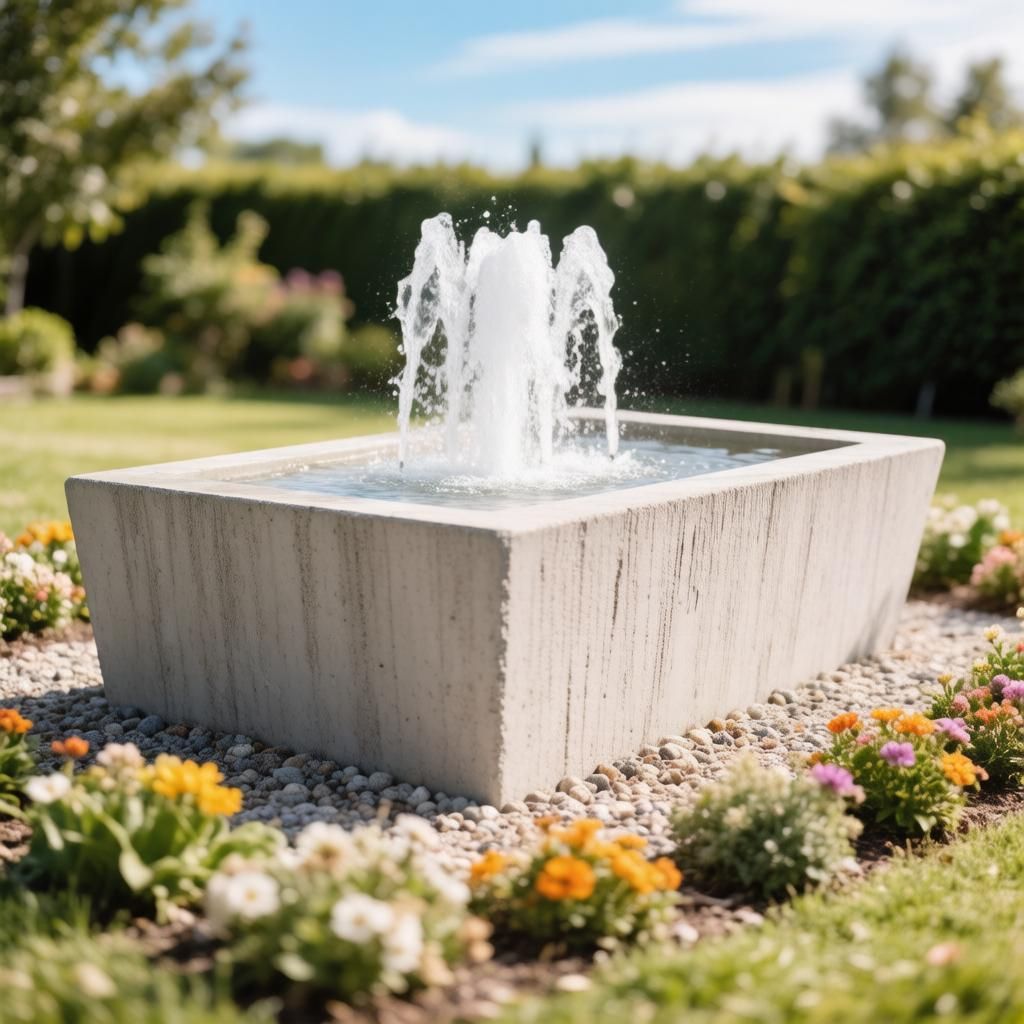

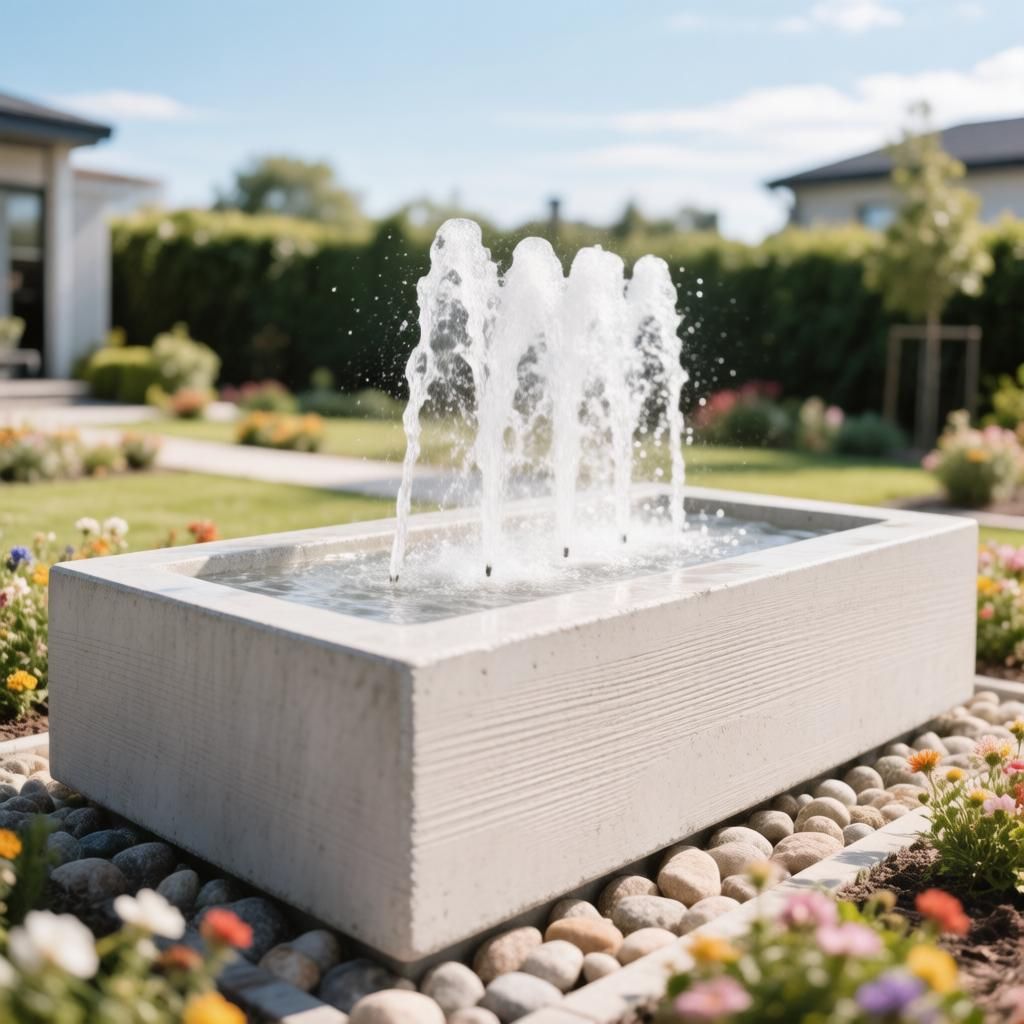

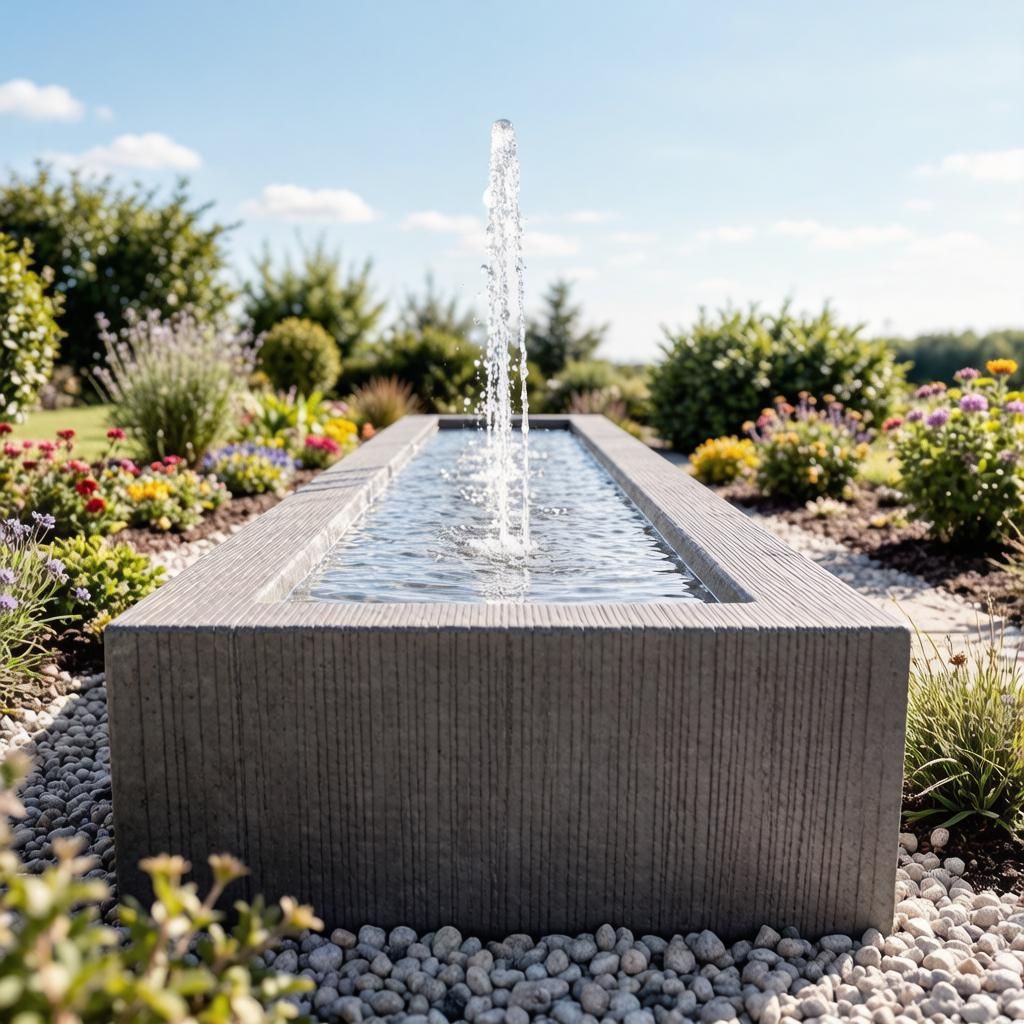

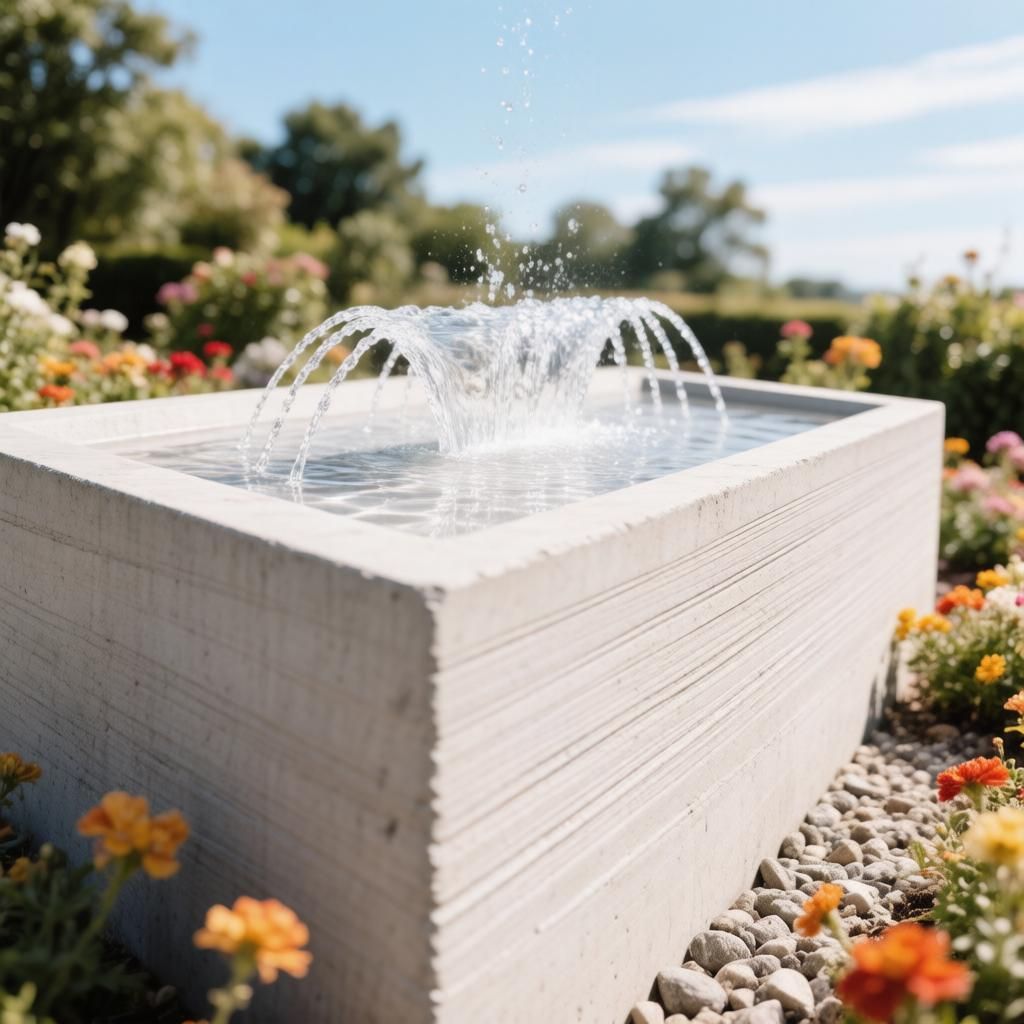

Малые архитектурные формы различного назначения. Садово-парковые сооружения, беседки, ротонды, фонтаны. Элементы садово-парковой архитектуры для парков, садов, частных усадеб.
Белый архитектурный бетон. Цветная печать бетоном. Разнообразные фактуры.
"Умный бетон" интеграция бетонных элементов в системы "Умный дом".
СВЕТОБЕТОН (Светопроницаемый бетон) с разной степенью светопропускания: от «видно тень сквозь стену» до «дорожка светящихся точек». Для подсветки, элементы оборудуются светодиондной лентой и могут быть подключены к системе «Умный Дом», управляться со смартфона, пульта.
Светящийся бетон. Элементы покрываются светящимся экологически безопасным покрытием.
Изделия светятся в темноте: днём они белые и накапливают свет (при искусственном освещении тоже), а в темноте отдают свет около 8 часов.
Ландшафт
По заказу

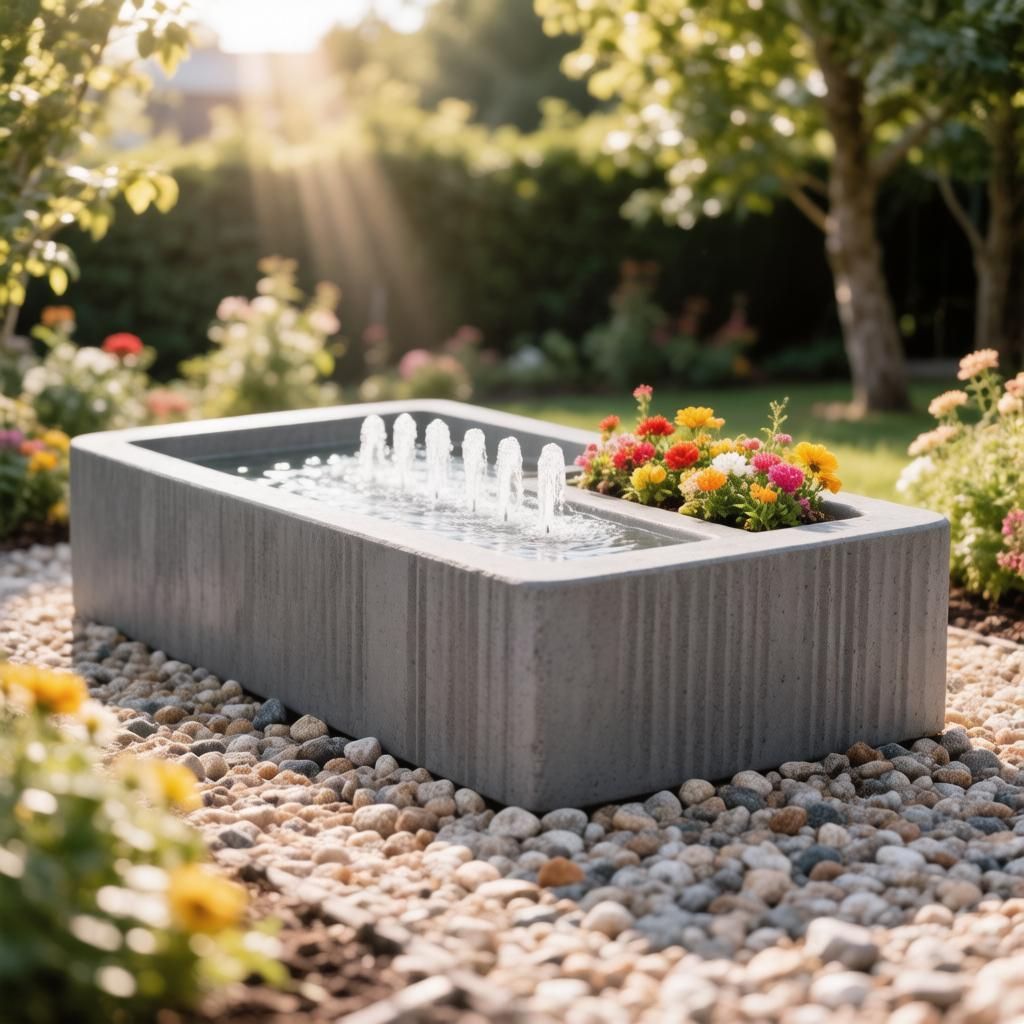

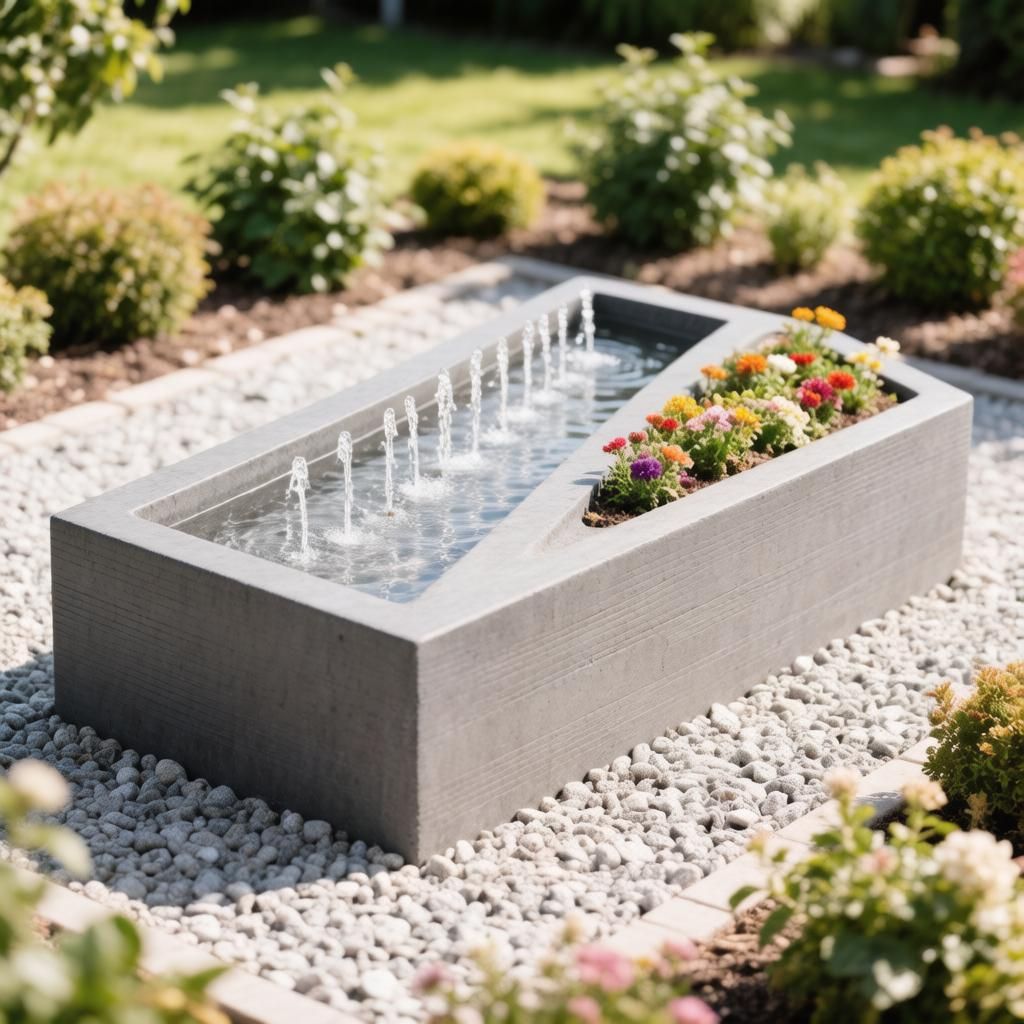

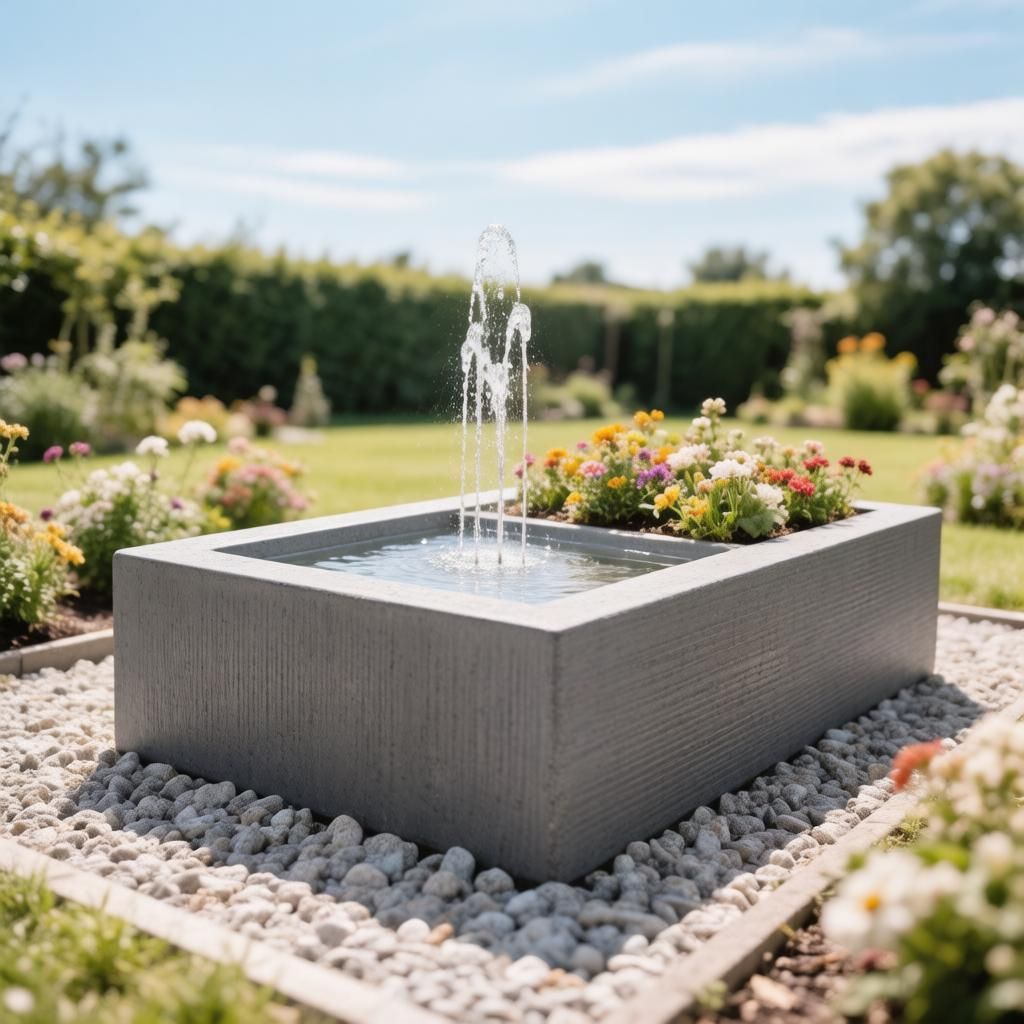

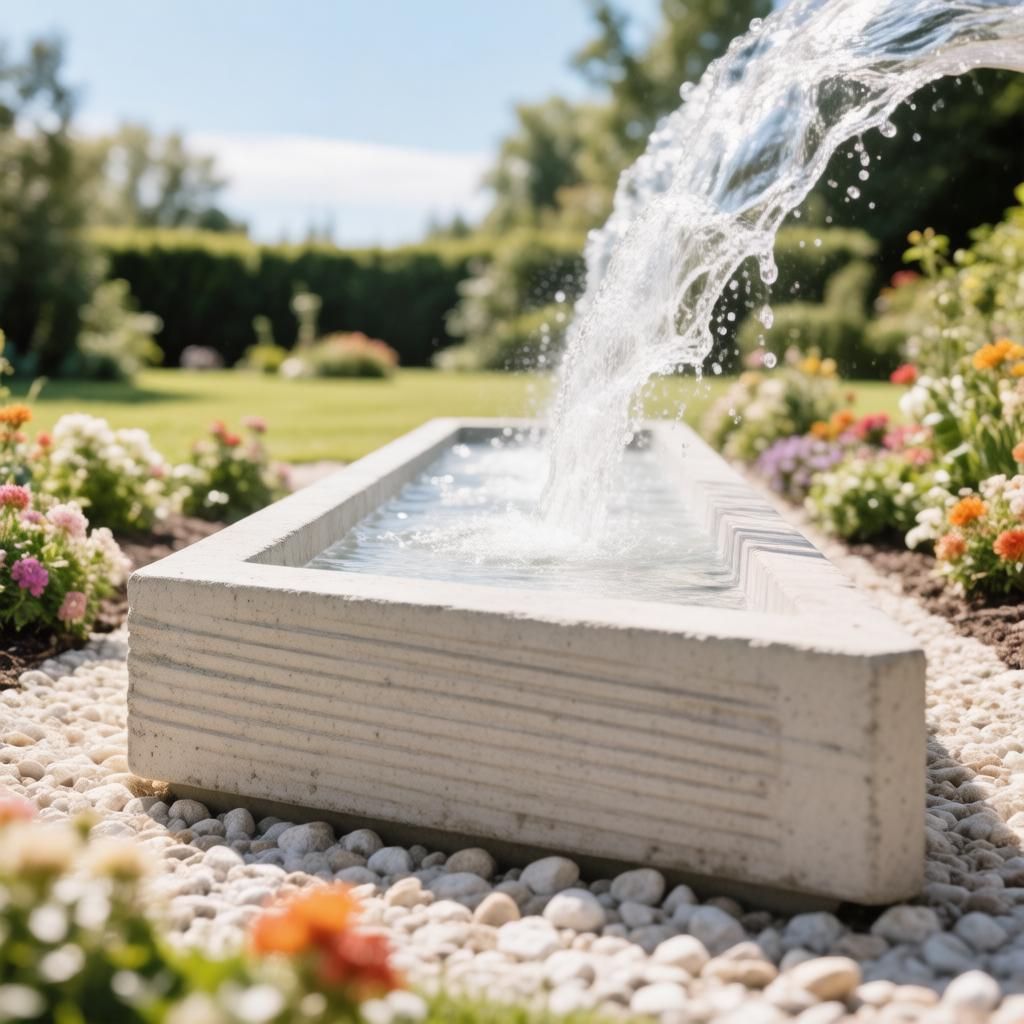

- Клумбы, вазоны, фонтаны, садовая мебель
Дорожная инфраструктура
Наборные элементы
- Бордюры любой формы и радиусов;
- Клумбы больших размеров.
Городская среда
Разнообразие форм,
- Колонны любой формы,
- Порталы для ворот и калиток,
- Элементы ограждений и зонирования территории,
- Въездные группы
- Подпорные стенки и другие элементы городской среды.
Художественная печать
Художественная печать,
- Скульптуры
- Барельефы
- Арт-объекты
Напечатано
Примеры печати
