Первое применение НБО на промышленном объекте в Подмосковье (Старая Купавна)
Дополнительные материалы по Конгрессу Строительных технологий (10.09.2024, Москва, Кластер "Ломоносов")
22.09.2024
Авторы:
Екатерина Владимировна Паршкова, эксперт по строительной 3д печати,
Дмитрий Анатольевич Смирнов, предприниматель в сфере аддитивного строительного производства
При использовании любых материалов указание авторства и ссылка на источник и гиперссылка на страницу сайта обязательны.
https://osnovanie.bitrix24site.ru/DopMaterialy_KONGRESS2024/
Ссылка/гиперссылка должна быть размещена перед первым абзацем материалов.
Размер шрифта ссылки или гиперссылки не должен быть меньше шрифта текста используемого материала. Ссылка/гиперссылка обязательна вне зависимости от полного либо частичного использования материалов.
Конгресс строительных технологий был организован фондом «Московский инновационный кластер» для открытого диалога о поиске и внедрении инновационных решений и технологий в строительной отрасли.
Мы с 2019 года занимаемся строительной печатью и реализуем инновационные решения с применением 3д печати бетоном на отечественном оборудовании. В частности, в сфере применения несъёмной бетонной опалубки при возведении промышленных объектов.
Вопросы, которые мы задали докладчикам в сессии «Внедрение инновационных технологий в строительной отрасли» не раскрылись, но имеют значение и для строительной отрасли России, и для строительной 3д печати.
Вопрос 1: Практикуем строительную 3д печать с 2019 года. За это время выявилась очевидная проблема - в информационных системах заказчиков отсутствует (как вид материалов и вид бетона) 3д печать бетоном (строительная 3д печать, изделия аддитивного строительного производства).
В информационных продуктах (сметные программы, проектирование, закупочные процедуры) так же отсутствует строительная 3д печать.
Как актуализировать сведения - дополнить информационные системы указаниями о возможности исполнения бетонных изделий методом строительной 3д печати?
Вопрос 2: Как девелоперы и застройщики планируют участвовать в реализации Стратегии развития аддитивных технологий в РФ до 2030 года? Ведь строительная печать указана как ключевая отрасль.
Конгресс начался с тезиса о том, что строительство одна из самых консервативных отраслей. Да, это так.
Консерватизм проявляется в недостаточном уровне информированности участников строительной отрасли о возможностях строительной печати и применении изделий аддитивного строительного производства уже сейчас.
Московский инновационный кластер предоставил прекрасную возможность увидеть, как инновации реализуются у лидеров строительной отрасли, на что они ориентируются, какие подходы применяют. Безусловно, полезное мероприятие - благодарим организаторов за возможность участия.
Заслушав выступления докладчиков, мы поняли, что для внедрения инновационных решений в бизнес-процессы крупных девелоперов и застройщиков необходимо повышать уровень информированности:
- об аддитивном строительном производстве,
- о возможностях технологии 3д печати бетоном,
- о примерах применения аддитивных технологий в строительстве и благоустройстве.
Некоторые тезисы, прозвучавшие на Конгрессе, требуют актуализации сведений об аддитивных технологиях в строительстве в России.
В рамках открытого диалога и в целях информирования участников строительной отрасли о внедрении инновационных решений в строительстве предоставляем актуальную информацию о применении аддитивных технологий в строительстве в России:
ТЕЗИС 1: «В строительстве не растет производительность труда с 90-х годов прошлого века»*
*По данным доклада на Конгрессе строительных технологий (10.09.2024) Аймана Эль-Хашема управляющего директора девелоперского блока группы «Самолет» по Московскому региону
Применение несъёмной бетонной опалубки, напечатанной на строительном 3д принтере:
Рост производительности при сборке опалубки более чем в 20 раз
Сокращает сроки проведения строительно-монтажных работ и перечень процессов - снижает себестоимость строительно-монтажных работ.
Повышает качество и культуру производства и снижает риски травматизма.
Нужная размерность: небольшие элементы для сборки без применения техники, крупноформатные префабы под монтаж техникой.
Особо ценными преимущества применения НБО становятся в сложных условиях и при зимних температурах
2022, Старая Купавна
Применение Несъёмной бетонной опалубки при возведении промышленного объекта

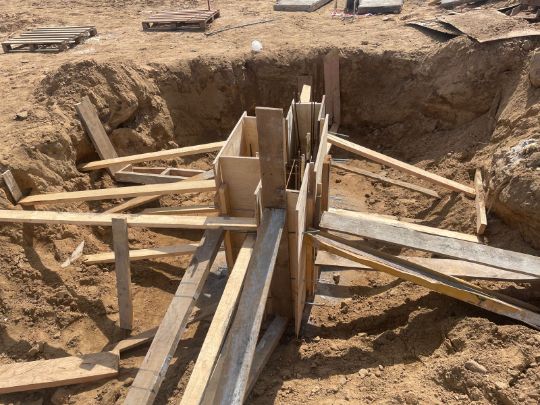

В 2022 году при возведении завода в Московской области (г. Старая Купавна) строительная компания ООО «Стройэлектромонтаж» применила несъёмную бетонную опалубку,напечатанную на строительном 3D принтере. Мы сравнили производительность бригады из 5 человек за 8 (ч) смену:
Бригада из 5 человек за 25 дней
= (Р руб. х 5 чел.) х 25 дн = 125 х Р руб.
За смену: 2,5 колонны =
2хР руб. за единицу
2,5 колонны х 25 дн= 62 колонны
Предстоит значительный объем работ
(+ срок их проведения).
За смену: 60 колонн =
0,08хР руб. за единицу
60 колонн х 25 дн= 1500 колонн
Все работы проведены за один день, опалубка смонтирована, армирование, гидроизоляция, бетонирование.
Котлован засыпан. Бетон вызревает в защищенных грунтом условиях.
-Можно переходить к другим работам, этапам, объектам.
Технический надзор наблюдал производство работ, принял результаты и высоко оценил эффективность применения аддитивных технологий в строительстве.
С применением Несъемной бетонной опалубки производительность
той же бригады выросла в 24 раза.
Рост производительности за месяц составил более 2400%
+ Снижение себестоимости строительно-монтажных работ.
+ Высокое качество материалов для аддитивного строительного производства.

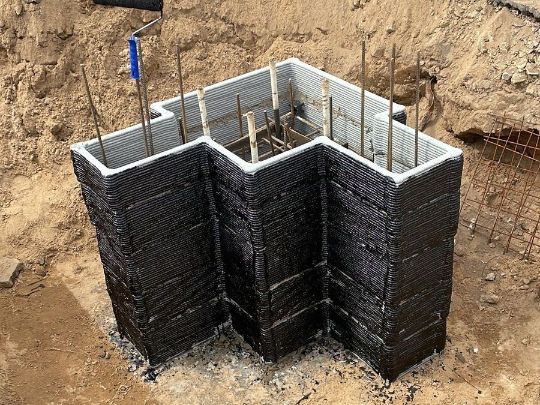

Несъёмная бетонная опалубка (НБО)
– конструкция из легко сборных опалубочных элементов исполненных методом строительной 3д печати.
Изделия строительного назначения различной конфигурации, заранее напечатанные бетоном на строительном 3D принтере (префабы).
НБО возводят из высокопустотных блоков бетонной 3D опалубки различной конфигурации непосредственно на строительной площадке, производят армирование, пустоты заполняют подвижной бетонной смесью или другим заполнителем.
Несъёмная бетонная опалубка становится частью монолитного тела или может выступать в качестве защитного слоя для монолитного тела.
Изделия строительного назначения различной конфигурации, заранее напечатанные бетоном на строительном 3D принтере (префабы).
НБО возводят из высокопустотных блоков бетонной 3D опалубки различной конфигурации непосредственно на строительной площадке, производят армирование, пустоты заполняют подвижной бетонной смесью или другим заполнителем.
Несъёмная бетонная опалубка становится частью монолитного тела или может выступать в качестве защитного слоя для монолитного тела.
Назначение: Для быстрого возведения монолитных железобетонных конструкций различной конфигурации, размеров и назначения, капитальных и временных сооружений, сборных и сборно-разборных бетонных сооружений для различных задач.
Несъёмная бетонная опалубка
Назначение
Для быстрого возведения монолитных железобетонных конструкций различной конфигурации, размеров и назначения, капитальных и временных сооружений, сборных и сборно-разборных бетонных сооружений для различных задач.
Несущая способность
Обычной несущей способности, повышенной несущей способности и облегченные
Сфера применения
Подземные и цокольные этажи, автостоянки и другие строения и сооружения, элементы фундамента, наружных стен, колонн, фасадов и другие.
Армирование
ДА: в процессе 3д печати и пост-армирование монолитного тела по проекту.
Монтажные/транспортировочные, закладные элементы могут быть заложены при печати.
Монтажные/транспортировочные, закладные элементы могут быть заложены при печати.
Заполнение
бетон, фибропенобетон (бетон с теплоизоляционными свойствами), пенополиуретан, другие заполнители с различными свойствами под задачу и разные климатические зоны.
Этапы применения НБО в России
Несъёмная бетонная опалубка, напечатанная на строительном 3д принтере
04.2022
Печать более сложной формы НБО для применения на промышленной объекте
08.2022

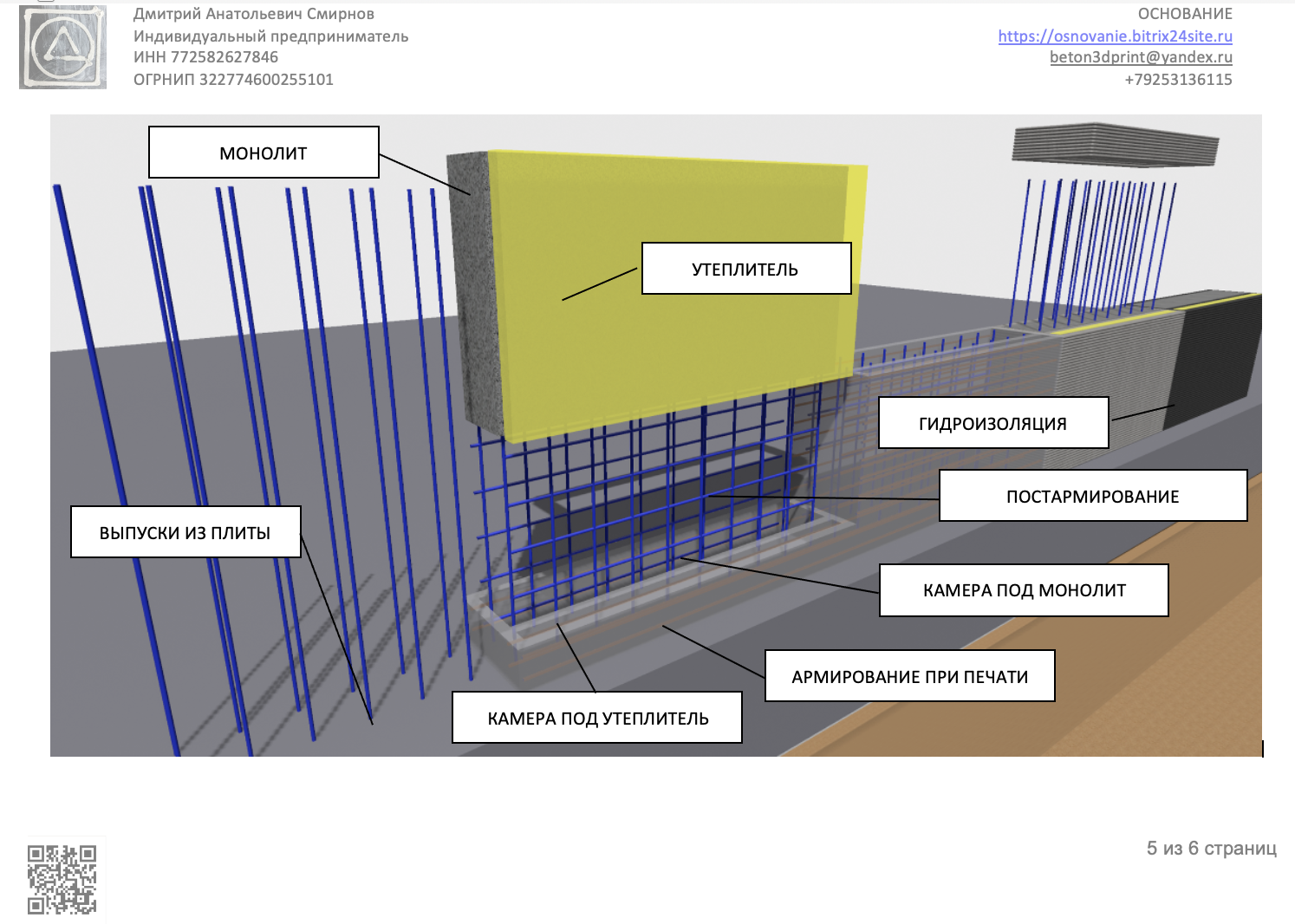

3д печать многокамерной опалубки для разных заполнителей
06.2023
3д печать НБО с интегрированными электро комнонентами
07.2023
3д печать НБО для возведения сборно-разборной ж/б конструкции сложной формы для арт-объекта
09.2023
Испытания прочности образцов бетона и модельных стеновых элементов, изготовленных с применением аддитивных технологий
04.2024
Применение НБО на промышленном объекте. 4 вида элементов под различные задачи
3д печать НБО
Какие задачи решает НБО

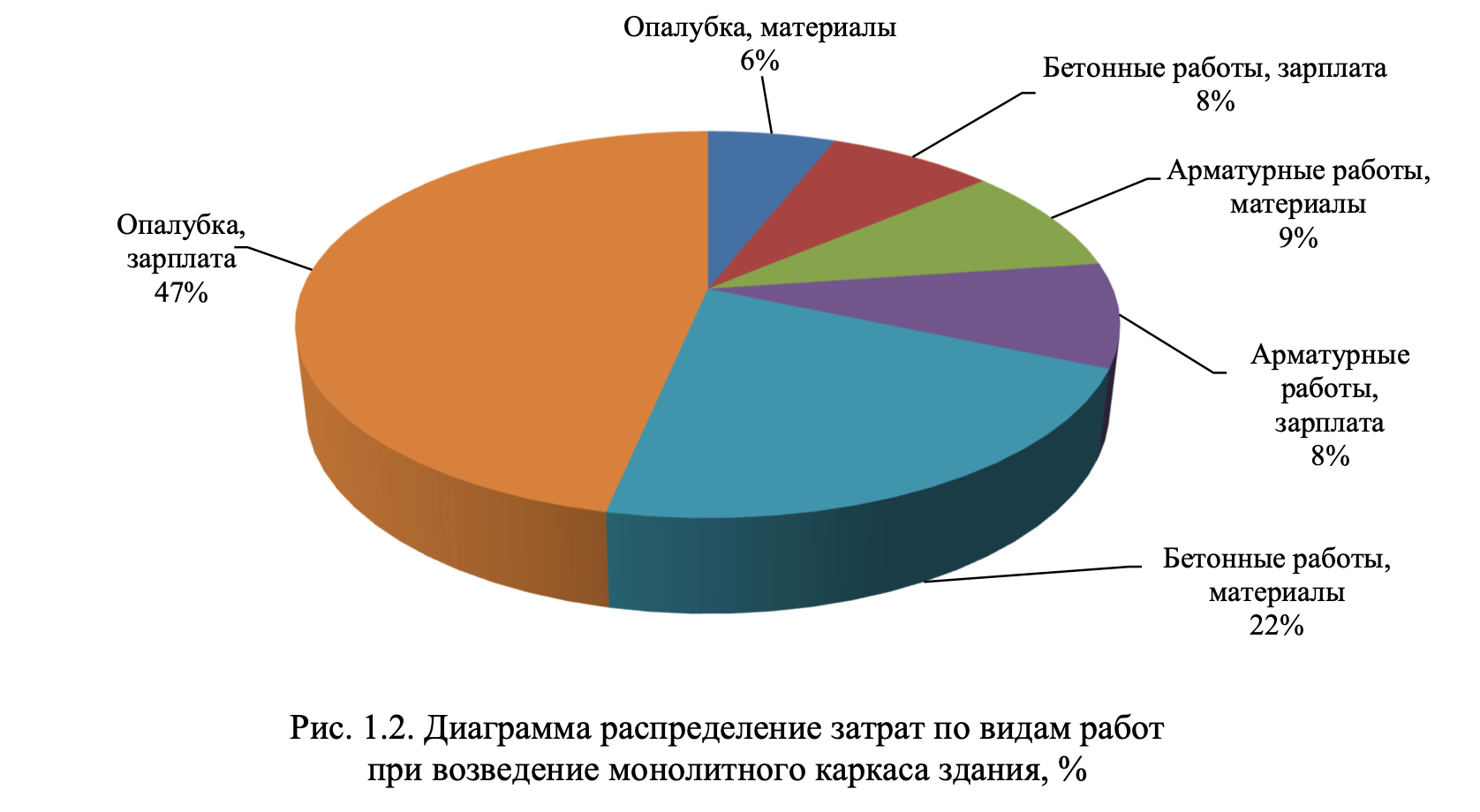

| ОРГАНИЗАЦИЯ И ПРОИЗВОДСТВО ОПАЛУБОЧНЫХ И АРМАТУРНЫХ РАБОТ Леонтьев Степан Васильевич Шаманов Виталий Альбертович Редактор и корректор М.Н. Афанасьева Электронное издание | По результатам применения НБО: | |
| «Особенностью железобетонных работ является их значительная трудоемкость, которую можно объяснить их много операционностью, большим количеством ручных немеханизированных вспомогательных операций.» | Опалубочные работы в части изготовления опалубочных элементов роботизированы (опалубка печатается на строительном 3д принтере по размерам заказчика) | |
| «Также на монолитные бетонные работы особенное влияние оказывают природно-климатические факторы.»
«Наибольшую сложность и дополнительные капитальные вложения представляют работы по укладке бетонной смеси в зимних условиях, в условиях вечной мерзлоты, а также при сухом жарком климате.» | Сокращение сроков проведения работ и отсутствие недостатков обычных видов опалубок существенно упрощает задачу, особенно в сложных условиях. |

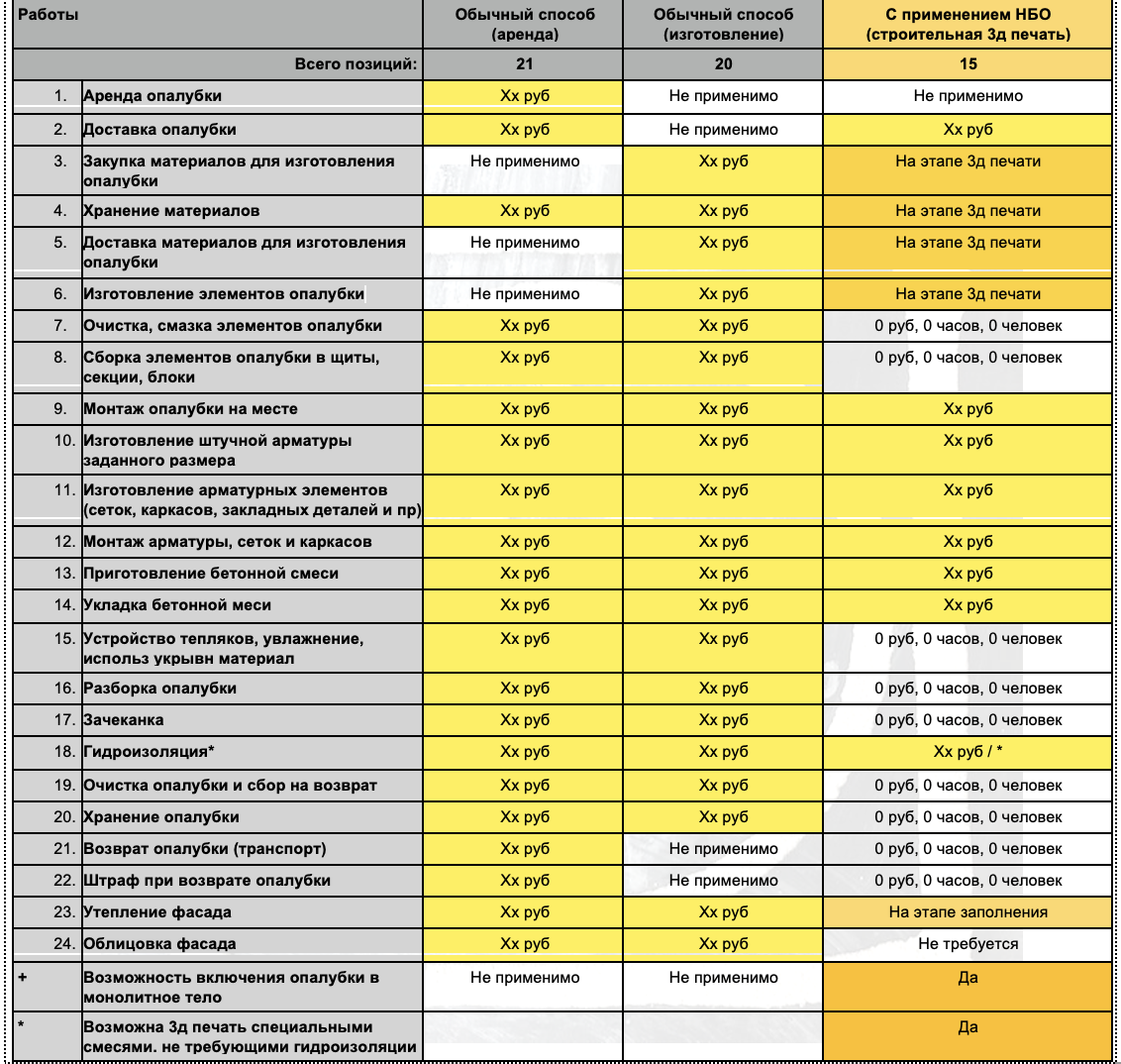

КАК ПРИМЕНЕНИЕ НЕСЪЁМНОЙ ОПАЛУБКИ СОКРАЩАЕТ СРОКИ И УВЕЛИЧИВАЕТ ПРОИЗВОДИТЕЛЬНОСТЬ
Более чем в 20 раз, в том числе, сокращением операций на 25% в сравнении с обычным подходом

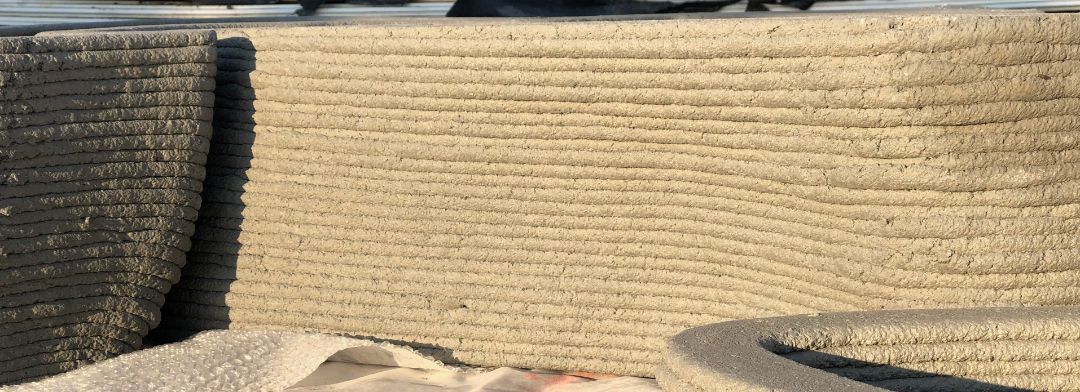

Поверхности. 3д печать бетоном
Напечатанная на 3д принтере бетоном поверхность может быть исполнена серой или цветной 3д печатью с орнаментами, барельефными элементами, элементами навигации, брендирования.
Хорошее основание для отделочных работ любыми отделочными материалами
Хорошее основание для отделочных работ любыми отделочными материалами

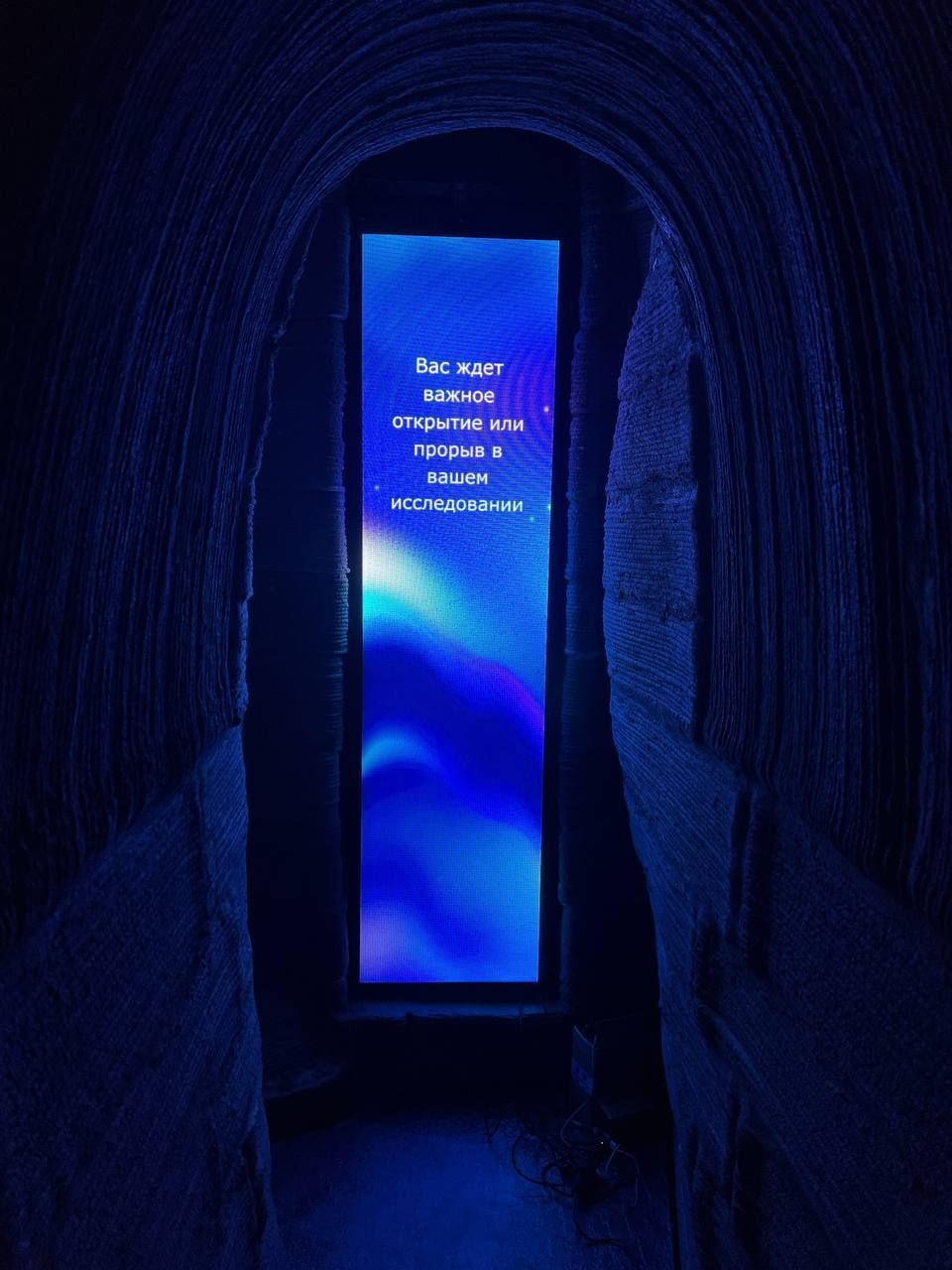

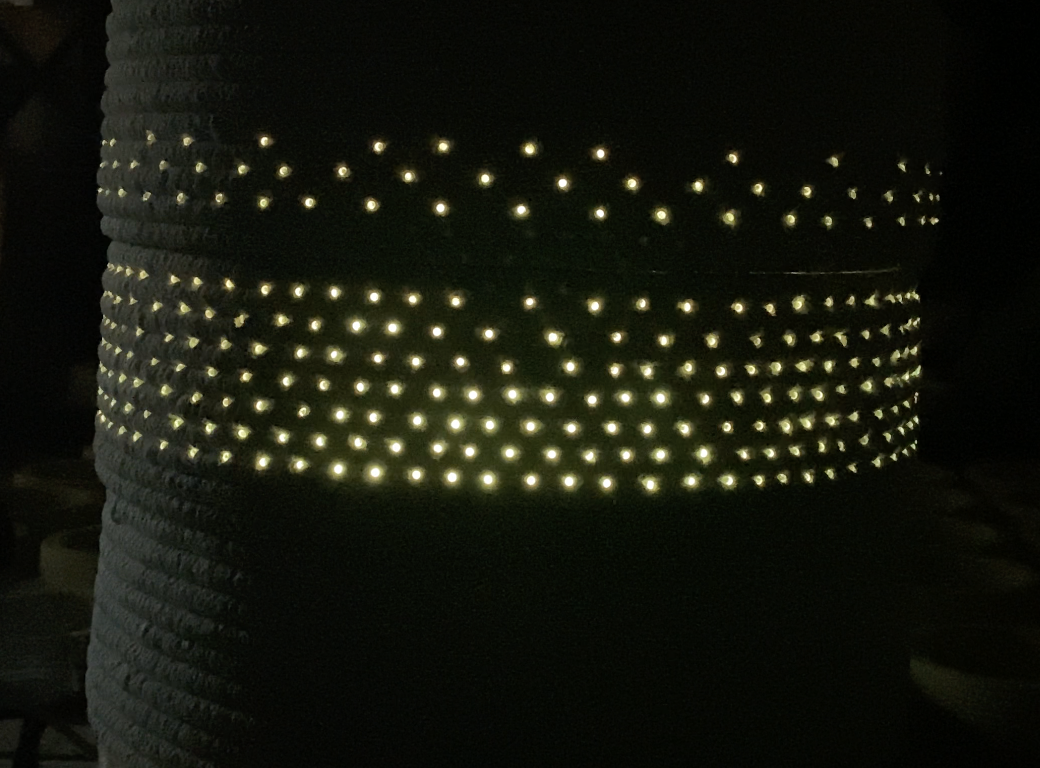

Интеграция элементов Светобетона и электронных компонентов, позволяет реализовать интерактивные сценарии, необычные визуальные эффекты и элементы навигации.
В сфере благоустройства и городской среды
Применение 3д печати бетоном даёт обширные возможности: уникальные изделия, арт-объекты и серии (от нескольких штук до тысяч штук), элементы ландшафтного дизайна -быстровозводимые бетонные сооружения, ж/б конструкции по размерам заказчика.
Все преимущества Несъёмной бетонной опалубки проявляются в полной мере.

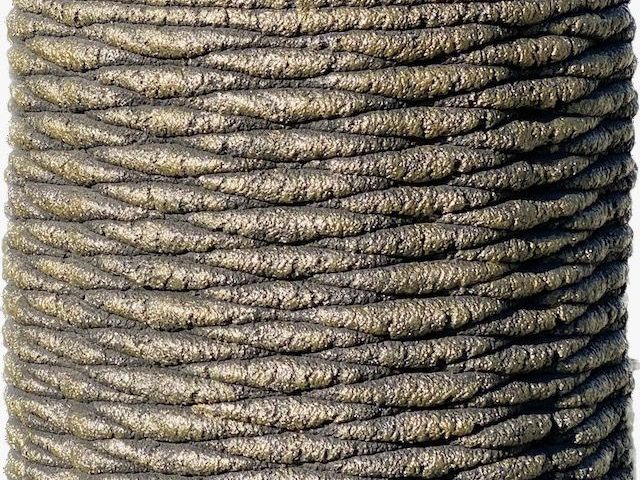

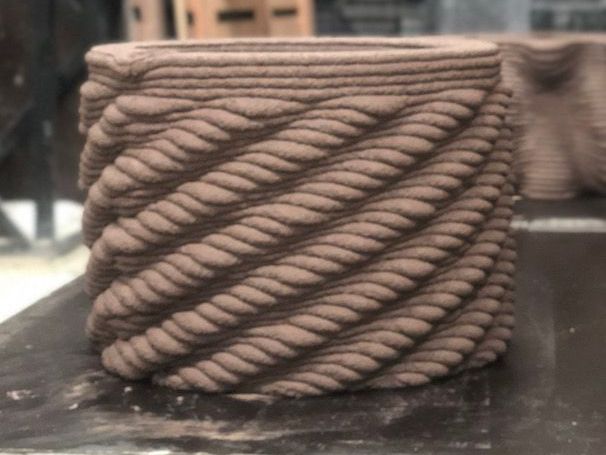

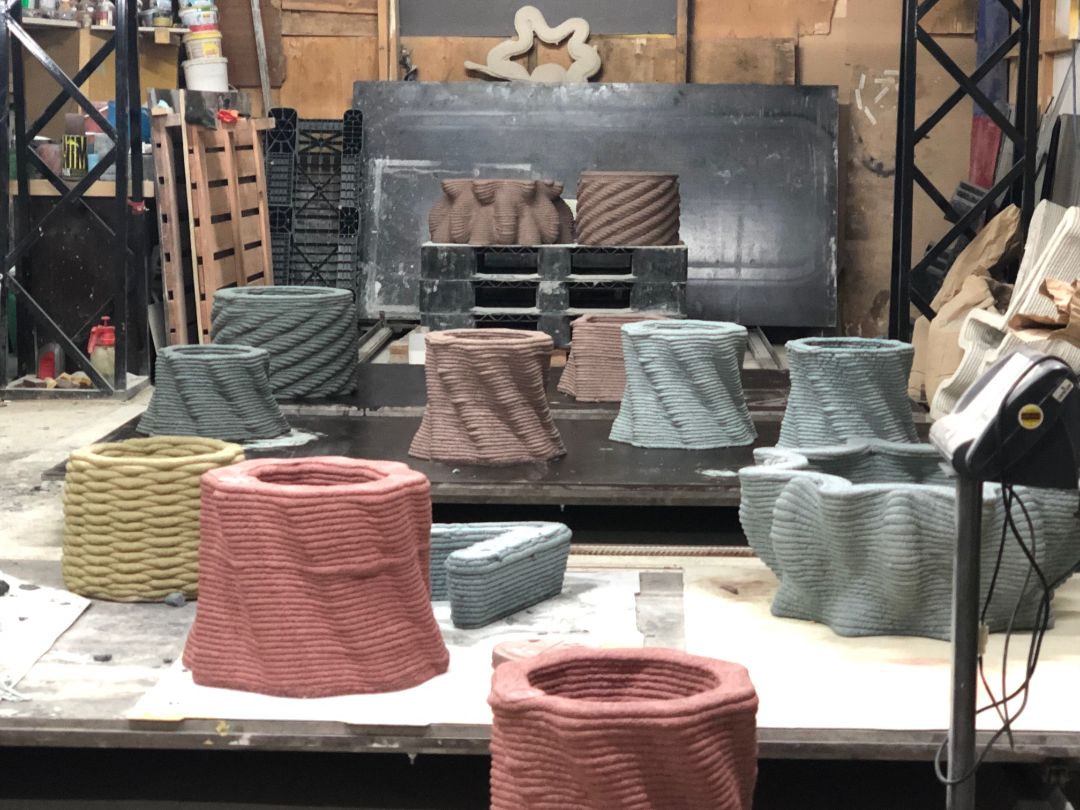

Цветная 3д печать бетоном - не требуют покраски, легко моются.
Поддержит любую концепцию ландшафта или выступят в качестве яркого акцента.
Напечатанные на строительном 3д принтере поверхности могут иметь множество фактур, «плетение», барельефы, цифры, буквы, узоры.

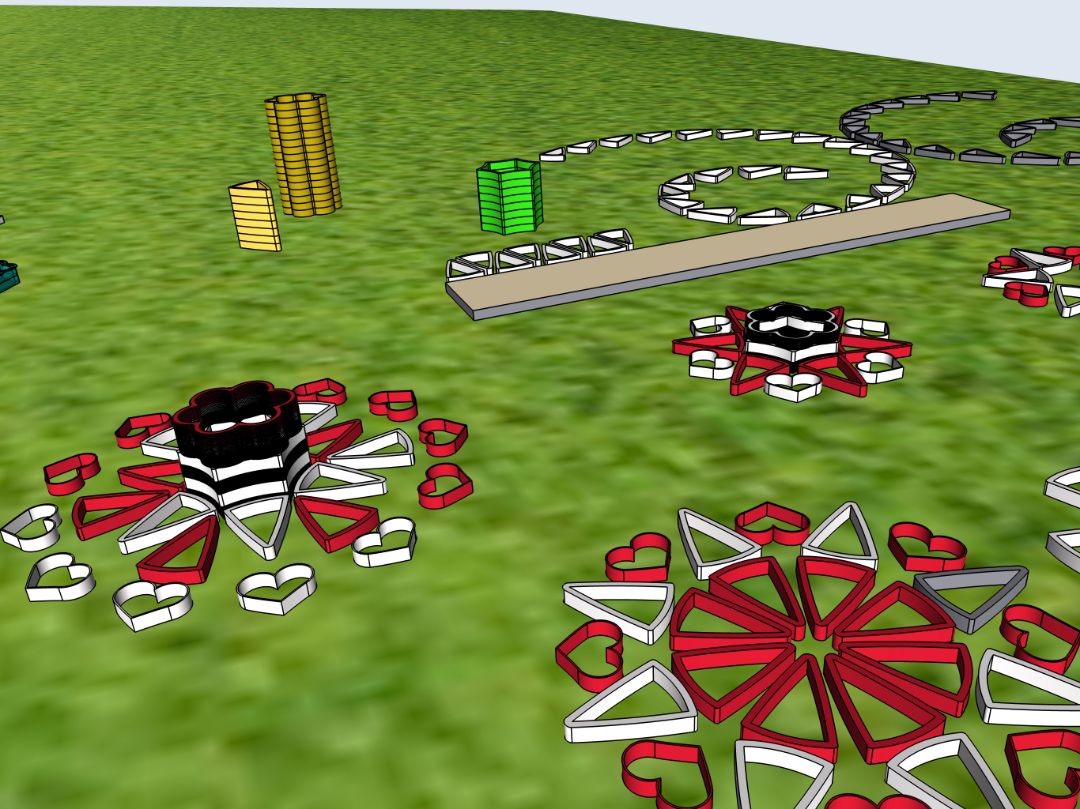

МАЛЫЕ АРХИТЕКТУРНЫЕ ФОРМЫ (МАФ)

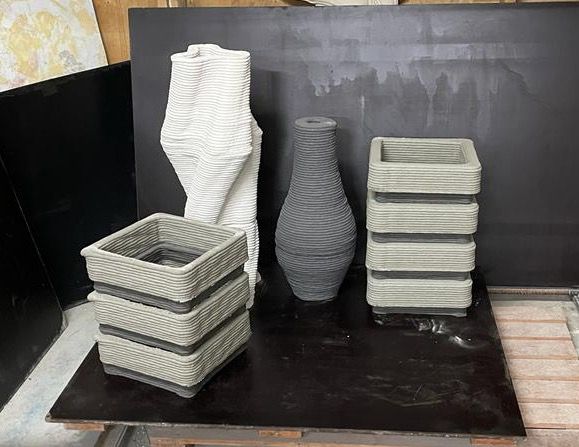

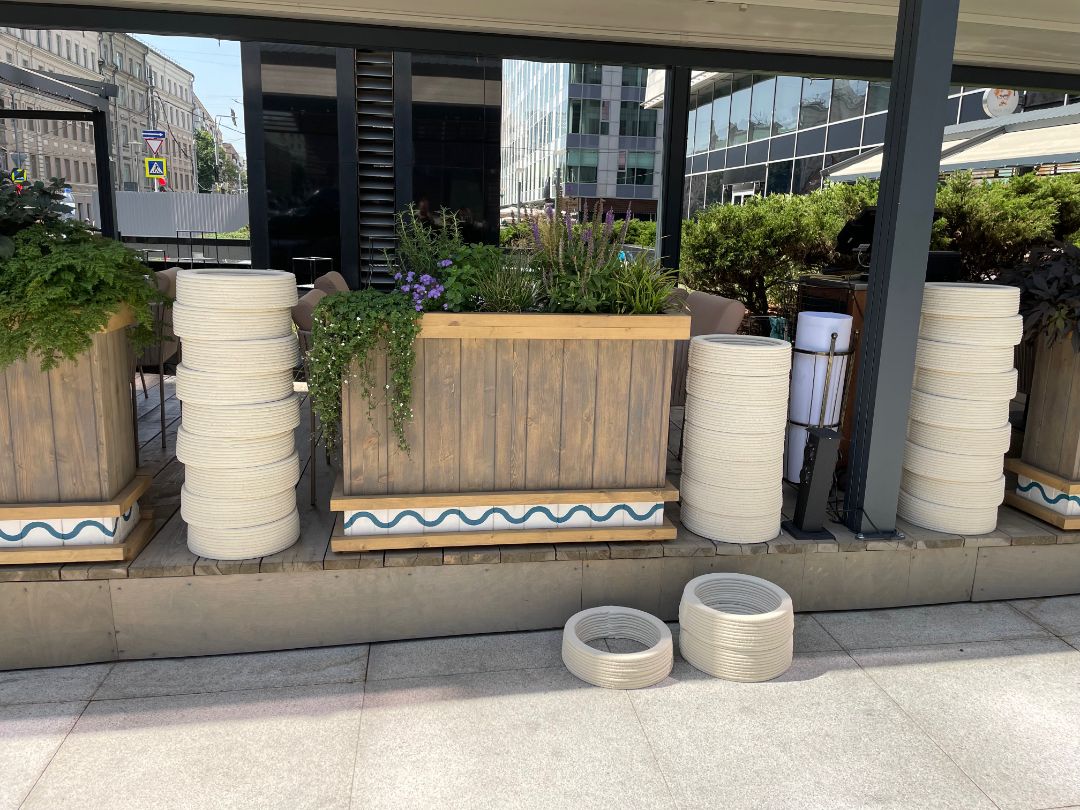

Модульные элементы применяются и как вазоны, кашпо, и как наборные высокие клумбы, и в качестве ландшафтных бордюров, элементов зонирования, вертикального озеленения, для создания мобильных (временных, тематических, сезонных) садов и ландшафтных инсталляций.
Наборные элементы монтируются на месте.

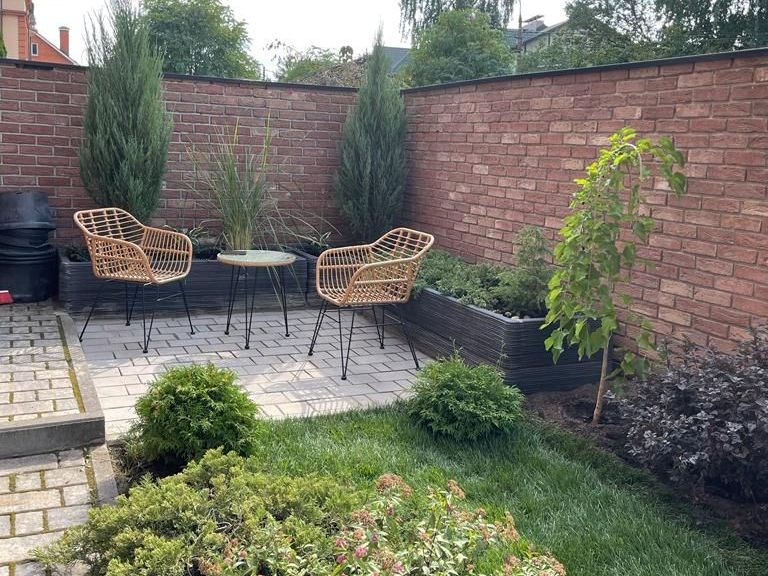

Это особенно актуально для крупноформатных вазонов и вообще крупных форм.
Приствольные круги любого размера могут быть собраны из модульных элементов.
Подпорные стенки сложных форм легко монтируются наборными элементами.

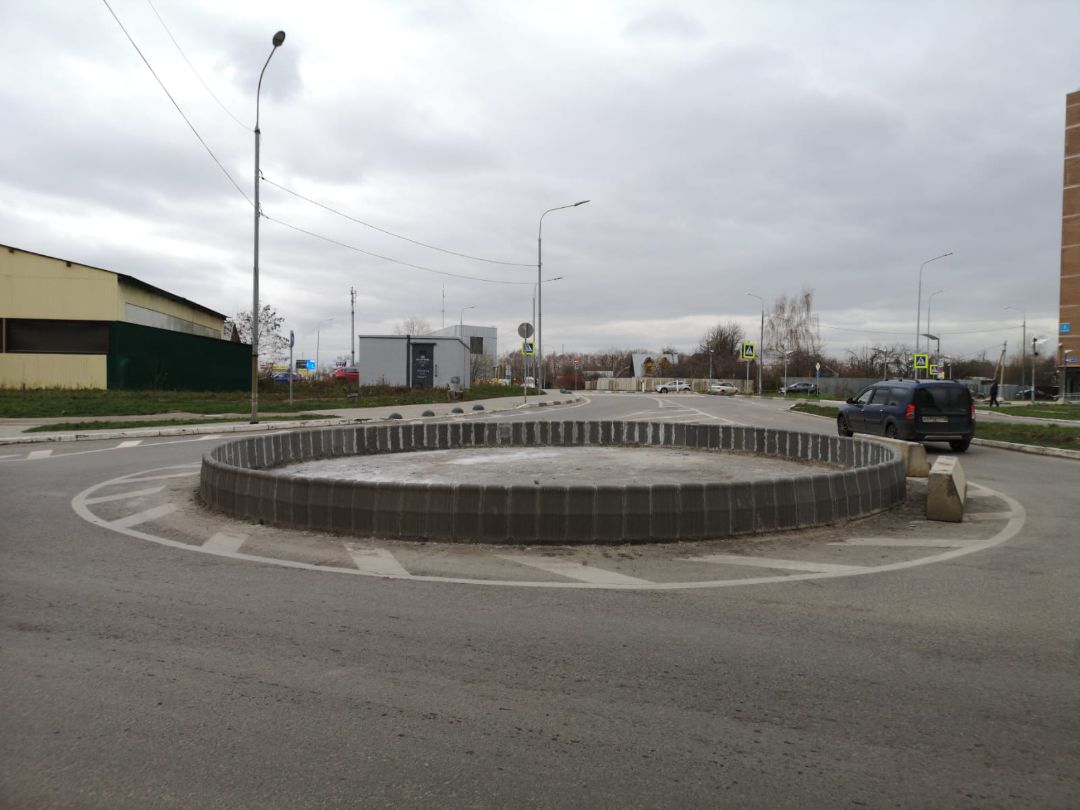

Наборные клумбы больших диаметров легко собираются из небольших элементов.
Наборные элементы монтируются на месте.
Это особенно актуально для крупноформатных вазонов и вообще крупных форм.
Приствольные круги любого размера могут быть собраны из модульных элементов.
Подпорные стенки сложных форм легко монтируются наборными элементами.
Наборные клумбы больших диаметров легко собираются из небольших элементов.
Бетонный навигационный носитель, помогающий определить направление движения к объектам коммерческого назначения, общегородским объектам, объектам транспортной и социальной инфраструктуры
Напечатанные бетоном контуры долговечны, могут иметь любые формы: буквы, цифры, логотип, стрелки, символы, контуры животных, предметов, упрощённые с целью облегчения визуального восприятия.
Стилизованные и легко узнаваемые образы в виде МАФ, скамеек, указателей привлекают внимание, доводят до пользователя информацию, направляют его и повышают узнаваемость бренда.
Напечатанные бетоном контуры долговечны, могут иметь любые формы: буквы, цифры, логотип, стрелки, символы, контуры животных, предметов, упрощённые с целью облегчения визуального восприятия.
Стилизованные и легко узнаваемые образы в виде МАФ, скамеек, указателей привлекают внимание, доводят до пользователя информацию, направляют его и повышают узнаваемость бренда.
Применение Светобетона и «умных» компонентов в бетонной инфографике создаёт впечатляющие визуальные эффекты и даёт возможность реализовывать различные сценарии освещения и необычные художественно-технические решения элементов навигации.
Городская среда. Ландшафтный дизайн

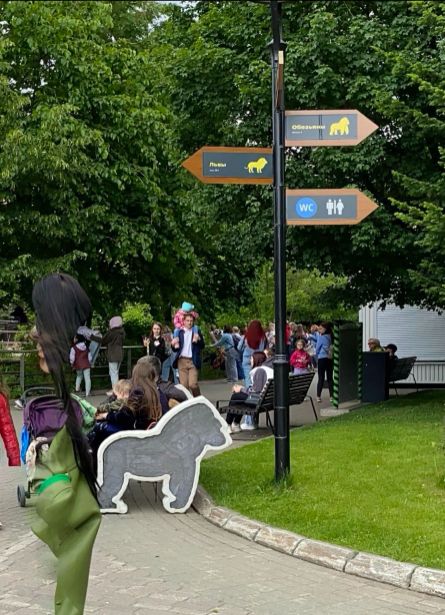

Бетонная инфографика
Широчайшие возможности в поддержании корпоративного стиля или бренда!
Стилизованные и легко узнаваемые образы в виде МАФ, скамеек, указателей привлекают внимание, доводят до пользователя информацию, направляют его и повышают узнаваемость бренда.

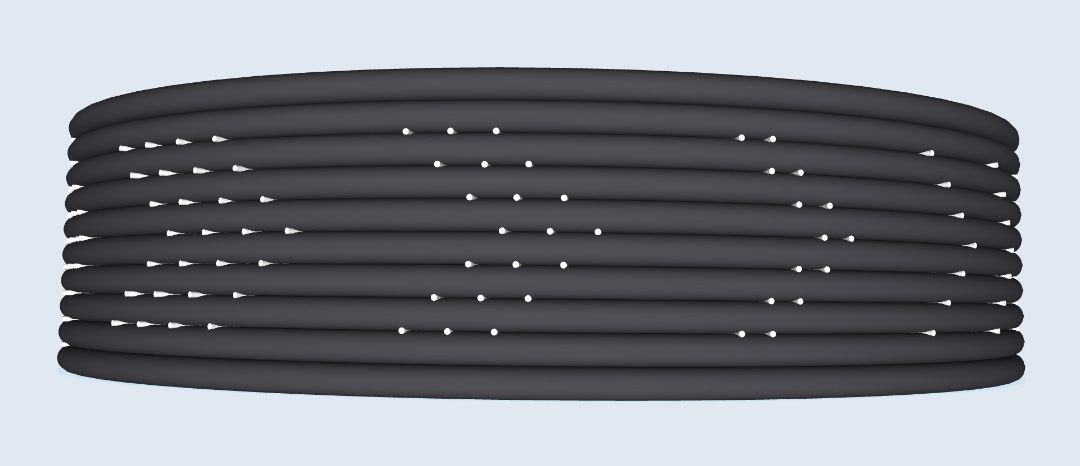

Элемент навигации
Бетонный навигационный носитель, помогающий определить направление движения к объектам коммерческого назначения, общегородским объектам, объектам транспортной и социальной инфраструктуры
Напечатанные бетоном контуры долговечны, могут иметь любые формы: буквы, цифры, логотип, стрелки, символы, контуры животных, предметов, упрощённые с целью облегчения визуального восприятия.
Напечатанные бетоном контуры долговечны, могут иметь любые формы: буквы, цифры, логотип, стрелки, символы, контуры животных, предметов, упрощённые с целью облегчения визуального восприятия.
Аттрактивный эффект
Применение Светобетона и «умных» компонентов в бетонной инфографике создаёт впечатляющие визуальные эффекты и даёт возможность реализовывать различные сценарии освещения и необычные художественно-технические решения элементов навигации.
ТЕЗИС 2: Армирования нет. Не для многоэтажных зданий
*По данным доклада на Конгрессе строительных технологий (10.09.2024) Аймана Эль-Хашема управляющего директора девелоперского блока группы «Самолет» по Московскому региону

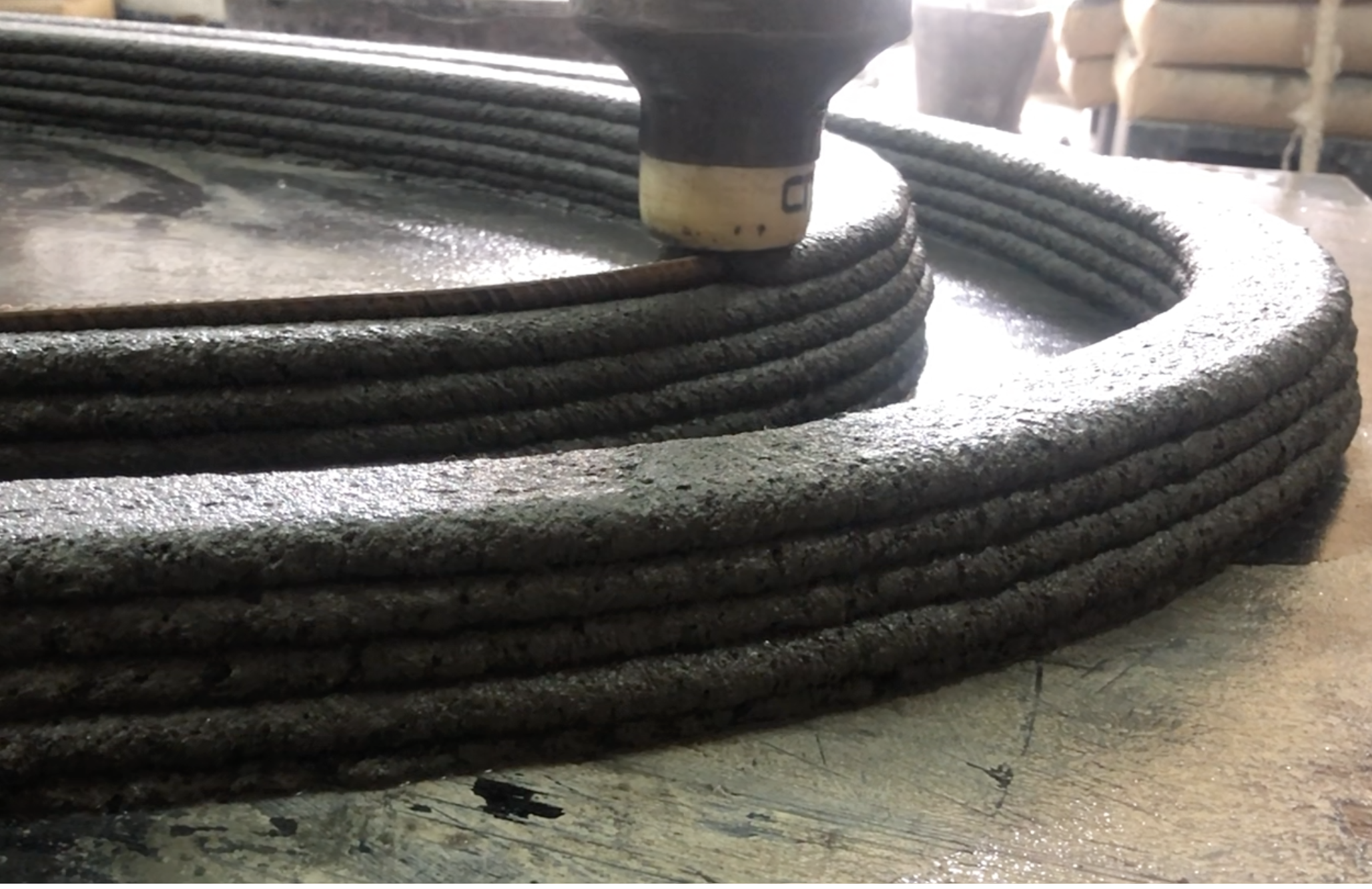

Армирование изделий аддитивного строительного производства
Материалы Рабочей тетради
Пример выпуска металлического прута арматуры (д 12 мм) из префаба
Испытания прочности образцов, изготовленных с применением аддитивных технологий (3д печати бетоном) показали, что изделия аддитивного строительного производства соответствуют строительным нормам (по некоторым параметрам превосходят их).
Испытания кладки из блоков подтвердили соответствие строительным нормам.
ТЕЗИС 3: Нет ГОСТов и норм (прозвучал в кулуарах Конгресса)
ГОСТ Р 57586 Изделия, полученные методом аддитивных технологических процессов. Общие требования.
ГОСТ 34329-2017 «Опалубка. Общие технические условия»
ГОСТ 10922, ГОСТ 14098 (Требования, предъявляемые к закладным деталям)
ГОСТ Р 57558-2017 "Аддитивные технологические процессы. Базовые принципы. Часть 1. Термины и определения"
ГОСТ Р 57589-2017 "Аддитивные технологические процессы. Базовые принципы. Часть 2. Материалы для аддитивных технологических процессов. Общие требования"
ГОСТ Р 57590−2017 Аддитивные технологические процессы. Базовые принципы. Часть 3. Общие требования
ПНСТ 495-2020 Строительные работы и типовые технологические процессы «АДДИТИВНЫЕ ТЕХНОЛОГИИ. ПРИМЕНЕНИЕ ТРЕХМЕРНОЙ ПЕЧАТИ (3D-ПЕЧАТЬ) В СТРОИТЕЛЬСТВЕ. Общие требования»
СП 414.1325800.2018 Несъемная опалубка. Правила проектирования
ГОСТ 6133-2019 КАМНИ БЕТОННЫЕ СТЕНОВЫЕ
ГОСТ 32047-2012 Кладка каменная. Метод испытания на сжатие
ТЕЗИС 4: Отрасль строительной 3д печати сформировалась, развивается и растёт
Самый позитивный тезис прозвучал от лидера и первого серийного производителя строительных принтеров АМТ в лице Александра Владимировича Маслова, который констатировал, что отрасль строительной 3д печати сформировалась и развивается.
Всё так:
- Технология отечественная
- Оборудование отечественное
- Компетенции и практика строительной 3д печати
- Уровень развития технологии достаточен, чтобы строить любые современные сооружения, особенно сложных форм.
Регулирование
Положения СТРАТЕГИИ развития аддитивных технологий в Российской Федерации на период до 2030 года предусматривают:
• Отрасль способна увеличить эффективность производства предприятий промышленности за счет внедрения методов аддитивного производства в производственный цикл изготовления продукции;
• Изделия строительного назначения относятся к ключевым мероприятиям для реализации Стратегии;
• Межотраслевой характер Стратегии подразумевает включение в контур стратегического планирования также потребителей аддитивных технологий из различных отраслей промышленности.
• Изделия строительного назначения относятся к ключевым мероприятиям для реализации Стратегии;
• Межотраслевой характер Стратегии подразумевает включение в контур стратегического планирования также потребителей аддитивных технологий из различных отраслей промышленности.
Основной сферой применения аддитивных технологий в строительстве является изготовление функциональных бетонных изделий строительного назначения, разных размеров и форм.

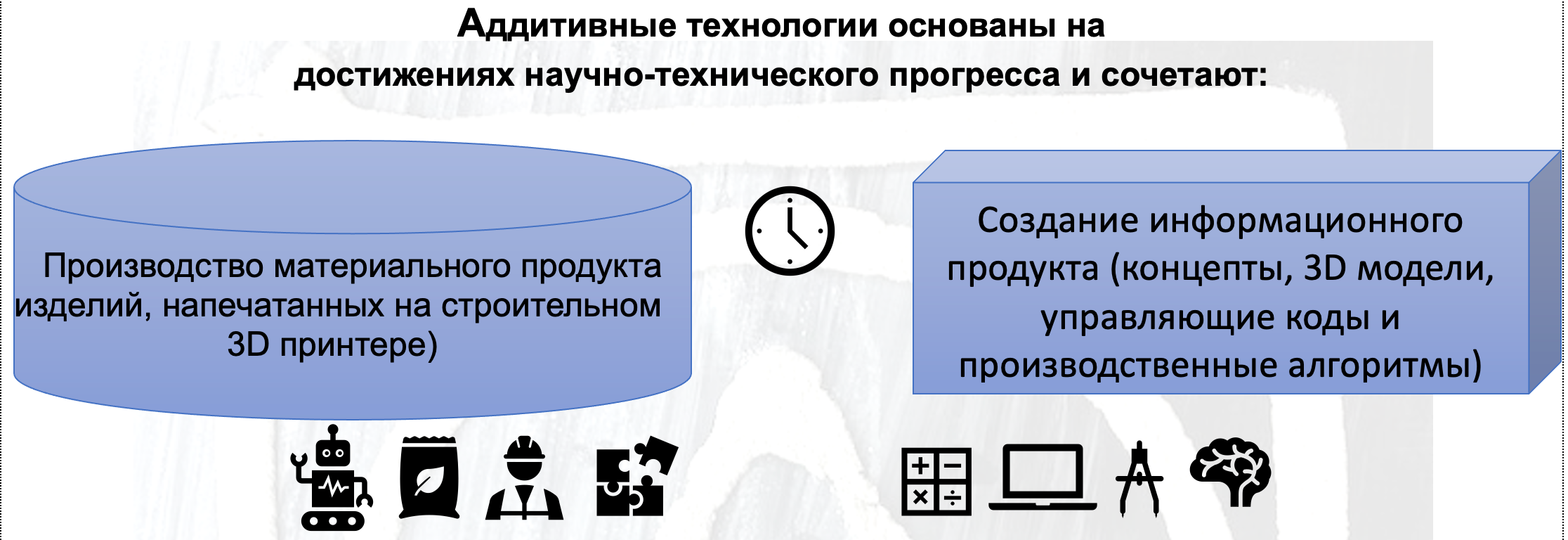

Кратко о сути аддитивных технологий
Дополнительные материалы
Материалы о 3д печати бетоном
Дополнительные материалы для Конгресса строительных технологий (10.09.2024)
